ハンディ アルファ
仕様

センサー
1/7インチ CCD
赤外線カットフィルター
表示画素数
34万画素
画素ピッチ
4.52×4.52μm
走査方式
2:1インターレース
映像出力信号 NTSC コンポジットビデオ
画角
51°(水平) 39°(垂直)
焦点距離
f=2.1mm
明るさ
F=2.9
光源 白色LED 4灯
筐体素材
導光管(透明):アクリル、
ヘッド(カメラ部):アルミ、本体:ABS樹脂
ヘッド・本体重量 60g(ACアダプター別)
使用温度
0〜40℃、20〜80%(結露なきこと)
電源電圧
DC12V
消費電流
約150mA以下
                            ●仕様は予告なく変更することがあります。

ご使用方法
 (1)主に接写拡大撮影に使用します。
    LEDライトの光は導光管(透明)を通りカメラ先端部分に
    光が集まるように設計されています。

    標準レンズにての被写体距離20〜50mmでの撮影、
    オプションのレンズアダプター(接写拡大用)を組合せての
    被写体距離1.5〜3mmでの接写拡大撮影に使用します。
 (2)フォーカス :導光管(透明)を回して外し、内部のカメラヘッド
    先端のレンズを回して調整。
 (3)内部のカメラヘッドと導光管の前後の位置の調整 :
    導光管(透明)を外し、六角ネジ(M2)にて根元のイモネジを取外
    し、カメラヘッドを前後に移動させます。

映像サンプル(ハンディ アルファ)
撮影対象 : 目

外観図

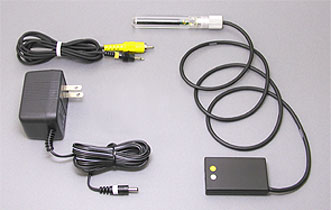

セット内容

光源付きCCDカメラ本体

ビデオケーブル

ACアfダプター

                       ●セット内容は予告なく変更することがあります。
