小型カメラ
管内検査カメラ・装置のOEM開発製造
管内面目視検査カメラ 超小型/小型カメラ 小型液晶モニター ファイバースコープ

    パイプ、ボンベ等の内面目視検査 狭い空間内部の目視検査 目の届かない部分の目視観察
    スタンドカメラ、一定の場所にカメラを設定しての目視観察などの用途にご使用頂けます。
    お客様仕様の製作も承ります。

内面目視検査カメラ PMOシリーズ
高画質37.8万画素カメラ

強力照明モデル 高輝度LED18ヶ      カメラ部直径30mmと小型です

1.PMO-30-PK‐W 直径30検査カメラPK 防水・強力LED照明  仕様 カタログ PDF

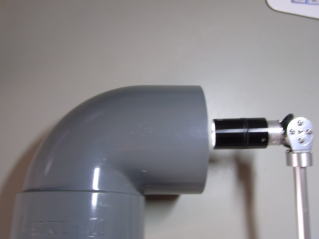

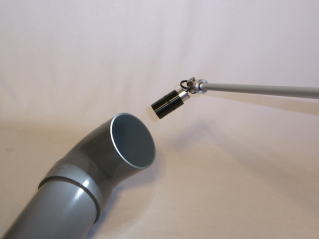

  先端部関節 + アルミパイプ仕様    カメラ部及び関節部防水

15°間隔でカメラヘッドを手動でクリック固定、前後最大75°曲がります。

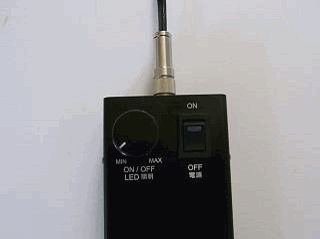

  37.8万画素   LED照明;高輝度LED18ヶ使用、2.5m程度まで照明、光量調整ツマミ有り

カメラヘッド直径30mm 長さ50mm
   本体長さ87cm(カメラ・関節部・アルミパイプ・グリップ)

                                           340,000円(税別)
フォーカス固定:5cm程度〜∞
標準ケーブル:2m
延長ケーブル(オプション)
ロングケーブル仕様も有ります(受注生産)。

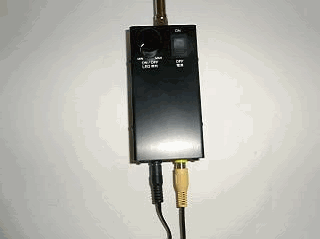

映像はNTSC信号です:、弊社オプションのモニター、市販のモニター、地デジテレビの映像端子(黄色の端子)にお繋ぎください。
パソコンへの画像取込みは市販のUSBビデオキャプシャーをご購入ください(5,000円程度から)。弊社でも取扱いいたします。


<映像サンプル>

暗い室内 LED照明ON
距離2〜2.5m

明るい室内(LED OFF)
手前のコネクターまで12cm
奥の壁まで40cm

明るい室内(LED OFF)
距離5〜6m


<オプションの延長ケーブル>
      標準ケーブル(2m)にコネクターで繋げます。
3m:18,000円(税別)
5m:24,000円(税別)
10m:32,000円(税別)
15m:38,000円(税別)
<ロングケーブル仕様 受注生産>
    本体からコントローラーまで1本のケーブルになります。
    ケーブル:直径5.6mm、1.5C-2V同軸ケーブルと電源ケーブルとの複合ケーブル
    PMO‐30‐PK-W−30M    30mケーブル仕様    :440,000円(税別)
    PMO‐30-PK-W−50M    50mケーブル仕様    :500,000円(税別)
    PMO‐30-PK-W−100M   100mケーブル仕様   :640,000円(税別)

    ケーブル長の特注も可能です。

   ケーブル長さにより出力調整をして出荷しますので、専用のコントローラーとなります。
   受注生産:納期1〜1.5ヶ月

<オプションの延長パイプ>  標準1m                    68,000円(税別)
    長さの特注も可能です。

       標準1m

 ケーブルを延長パイプ内に通す。

   繋いだ部分(ネジで固定)



2.PMO-30-PK‐W180   上記モデルのカメラヘッド180°回転仕様
            直径30検査カメラPK 防水・強力LED照明
   仕様 カタログ PDF
  先端部関節 + アルミパイプ仕様    カメラ部及び関節部防水

15°間隔でカメラヘッドを手動でクリック固定、前後180°曲がります。
  37.8万画素   LED照明;高輝度LED18ヶ使用、2.5m程度まで照明、光量調整ツマミ有り
  カメラヘッド直径30mm 長さ50mm
   本体長さ87cm(カメラ・関節部・アルミパイプ・グリップ)

                                           340,000円(税別)



3.PMO-30-PF‐W 直径30検査カメラPF 防水・強力LED照明  仕様 カタログ PDF

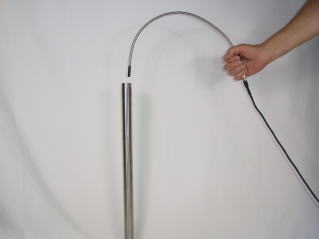

  先端部フレキシブルチューブ+アルミパイプ仕様  カメラ部及びフレキシブルチューブ部防水
  フレキシブルチューブ部は最小半径約8cmで曲がり、形状維持。
  37.8万画素   LED照明;高輝度LED18ヶ使用、2.5m程度まで照明、光量調整ツマミ有り
  カメラヘッド直径30mm 長さ50mm

本体長さ105cm(カメラ・チューブ部・アルミパイプ・グリップ)
                                            280,000円(税別)
フォーカス固定:5cm程度〜∞
標準ケーブル:2m
延長ケーブル(オプション)
ロングケーブル仕様も有ります(受注生産)。

映像はNTSC信号です:、弊社オプションのモニター、市販のモニター、地デジテレビの映像端子(黄色の端子)にお繋ぎください。
パソコンへの画像取込みは市販のUSBビデオキャプシャーをご購入ください(5,000円程度から)。弊社でも取扱いいたします。


映像サンプル(上記PMO-30-PF-Wと同じ品質です。)

<オプションの延長ケーブル>
      標準ケーブル(2m)にコネクターで繋げます。
3m:18,000円(税別)
5m:24,000円(税別)
10m:32,000円(税別)
15m:38,000円(税別)
<ロングケーブル仕様 受注生産>
    本体からコントローラーまで1本のケーブルになります。
    ケーブル:直径5.6mm、1.5C-2V同軸ケーブルと電源ケーブルとの複合ケーブル
    PMO‐30‐PF-W−30M    30mケーブル仕様    :380,000円(税別)
    PMO‐30‐PF-W−50M    50mケーブル仕様    :440,000円(税別)
    PMO‐30‐PF-W−100M   100mケーブル仕様   :480,000円(税別)

    ケーブル長の特注も可能です。

   ケーブル長さにより出力調整をして出荷しますので、専用のコントローラーとなります。
   受注生産納期1〜1.5ヶ月

<オプションの延長パイプ>  標準1m                    68,000円(税別)
    長さの特注も可能です。

       標準1m

 ケーブルを延長パイプ内に通す。

   繋いだ部分(ネジで固定)

<オプションのローラー>
    お客様の管の内径により設計製作、お見積致します。

<オプションの延長パイプ>  標準1m                    68,000円(税別)
    長さの特注も可能です。

       標準1m

 ケーブルを延長パイプ内に通す。

   繋いだ部分(ネジで固定)


4.PMO-30-F‐W 直径30検査カメラF 防水・強力LED照明  仕様 カタログ PDF

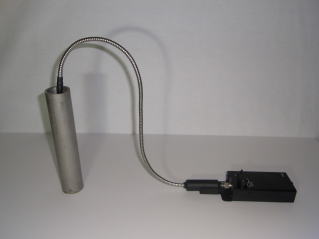

  フレキシブルチューブ仕様
  最小半径約8cmで曲がり、形状維持。
  37.8万画素   LED照明;高輝度LED18ヶ使用、2.5m程度まで照明  光量調整ツマミ有り
  カメラヘッド直径30mm 長さ50mm
  本体長さ35cm(カメラ・チューブ部・グリップ)
                                        260,000円(税別)
フォーカス固定:5cm程度〜∞
標準ケーブル:2m
延長ケーブル(オプション)
ロングケーブル仕様も有ります(受注生産)。

映像はNTSC信号です:、弊社オプションのモニター、市販のモニター、地デジテレビの映像端子(黄色の端子)にお繋ぎください。
パソコンへの画像取込みは市販のUSBビデオキャプシャーをご購入ください(5,000円程度から)。弊社でも取扱いいたします。

<映像サンプル>

暗い室内 LED照明ON
距離2〜2.5m


明るい室内(LED OFF)
手前のコネクターまで12cm
奥の壁まで40cm

明るい室内(LED OFF)
距離5〜6m
m

<オプションの延長ケーブル>
      標準ケーブル(2m)にコネクターで繋げます。
3m:18,000円(税別)
5m:24,000円(税別)
10m:32,000円(税別)
15m:38,000円(税別)

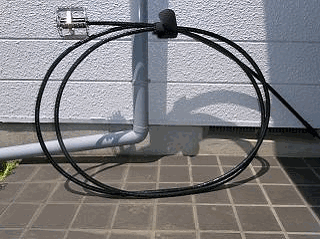

<ロングケーブル仕様 受注生産>
    本体からコントローラーまで1本のケーブルになります。
    ケーブル:直径5.6mm、1.5C-2V同軸ケーブルと電源ケーブルとの複合ケーブル
    PMO‐11.5‐F−30M    30mケーブル仕様    :260,000円(税別)
    PMO‐11.5‐F−50M    50mケーブル仕様    :420,000円(税別)
    PMO‐11.5‐F−100M   100mケーブル仕様   :560,000円(税別)

    ケーブル長の特注も可能です。


ケーブル長さにより出力調整をして出荷しますので、専用のコントローラーとなります。

受注生産:納期1〜1.5ヶ月

<オプションの延長パイプ>  標準1m                  68,000円(税別)

長さの特注も可能です。


標準1m


 ケーブルを延長パイプ内に通す


繋いだ部分(ネジで固定)


5.PMO-30-S‐W  直径30検査カメラPK 防水・強力LED照明
  スネークチューブ仕様

37.8万画素   LED照明;高輝度LED18ヶ使用、2.5m程度まで照明  光量調整ツマミ有り
  カメラヘッド直径30mm 長さ50mm
  お客様の使用する内容により製作
  長さは10mまで
、(カメラ・チューブ部)                    お客様仕様にてお見積致します。

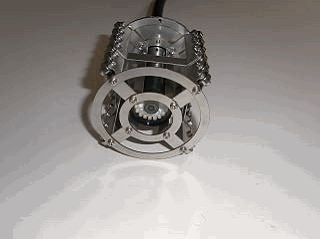

<ローラー>
    お客様の管の内径により設計製作、お見積致します。

<映像サンプル>

暗い内径100mmのパイプ内
映像。1m先にスケール

暗い内径100mmのパイプ内
映像。1m先に茶碗


暗い室内 LED照明ON
距離2〜2.5m

<仕様と価格の一例>
   ・カメラ〜スネークチューブの長さ  5m
    ・ローラー 外径100×90mm
    の仕様の場合の参考価格         430,000円(税別)       お客様仕様でのお見積致します。



小型モデル  チップLED6ヶ     カメラ部直径11.5mmと小型です。

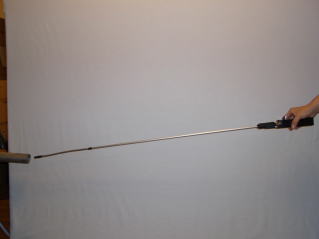

6.PMO-11.5-PF-W 直径11.5検査カメラPF 防水・LED照明  仕様 カタログ PDF

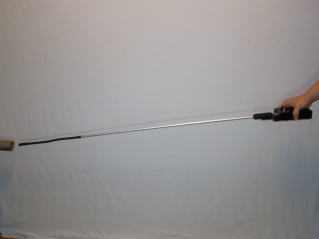

  先端部フレキシブルチューブ + アルミパイプ仕様  カメラ部及びフレキシブルチューブ部防水

フレキシブルチューブ部は最小半径約9cmで曲がり、形状維持。

37.8万画素 LED照明、光量調整ツマミ有り
   カメラヘッド直径11.5mm 長さ43mm

   本体長さ100cm:カメラ・フレキ部26cm  アルミパイプ部74cm

                                           190,000円(税別)
フォーカス固定:5cm程度〜∞
標準ケーブル:2m
延長ケーブル(オプション)
ロングケーブル仕様も有ります(受注生産)。

映像はNTSC信号です:、弊社オプションのモニター、市販のモニター、地デジテレビの映像端子(黄色の端子)にお繋ぎください。
パソコンへの画像取込みは市販のUSBビデオキャプシャーをご購入ください(5,000円程度から)。弊社でも取扱いいたします。

<映像サンプル>

LED照明:暗いパイプの内面
SUSパイプ
内径33mm長さ20cm

LED照明:暗いカバンの内部
赤色のケースまで約15cm
カバンの端まで約25cm

明るい室内(LED OFF)
手前のコネクターまで12cm
奥の壁まで40cm

<オプションの延長ケーブル>
      標準ケーブル(2m)にコネクターで繋げます。
3m:18,000円(税別)
5m:24,000円(税別)
10m:32,000円(税別)
15m:38,000円(税別)
<ロングケーブル仕様 受注生産>
   本体からコントローラーまで1本のケーブルになります。
    ケーブル:直径5.6mm、1.5C-2V同軸ケーブルと電源ケーブルとの複合ケーブル
    PMO‐11.5‐PF-W−30M 30mケーブル仕様   :290,000円(税別)
    PMO‐11.5‐PF- W−50M 50mケーブル仕様  :350,000円(税別)
    PMO‐11.5‐PF−W−100M 100mケーブル仕様 :490,000円(税別)

    ケーブル長の特注も可能です。

   ケーブル長さにより出力調整をして出荷しますので、専用のコントローラーとなります。
   受注生産:納期1〜1.5ヶ月


7.PMO-8.5-PF  直径8.5検査カメラPF LED照明       仕様 カタログ PDF

先端部アルミパイプ + フレキシブルチューブ仕様
  フレキシブルチューブ部は最小半径約7cmで曲がり形状維持。

37.8万画素 LED照明、光量調整ツマミ有り
   カメラヘッド直径11mm 長さ36mm

   本体長さ100cm:カメラ・フレキ部26cm  アルミパイプ部74cm

                                             140,000円(税別)
フォーカス固定:5cm程度〜∞
標準ケーブル:2m
延長ケーブル(オプション)
ロングケーブル仕様も有ります(受注生産)。

映像はNTSC信号です:、弊社オプションのモニター、市販のモニター、地デジテレビの映像端子(黄色の端子)にお繋ぎください。
パソコンへの画像取込みは市販のUSBビデオキャプシャーをご購入ください(5,000円程度から)。弊社でも取扱いいたします。

映像サンプル(上記PMO-11.5-PF-Wと同じ品質です。)

<オプションの延長ケーブル>
      標準ケーブル(2m)にコネクターで繋げます。
3m:18,000円(税別)
5m:24,000円(税別)
10m:32,000円(税別)
15m:38,000円(税別)
<ロングケーブル仕様 受注生産>
    本体からコントローラーまで1本のケーブルになります。
    ケーブル:直径5.6mm、1.5C-2V同軸ケーブルと電源ケーブルとの複合ケーブル
    PMO‐11.5‐PF−30M   30mケーブル仕様   :240,000円(税別)
    PMO‐11.5‐PF−50M   50mケーブル仕様   :300,000円(税別)
    PMO‐11.5‐PF−100M  100mケーブル仕様   :440,000円(税別)


ケーブル長の特注も可能です。
   ケーブル長さにより出力調整をして出荷しますので、専用のコントローラーとなります。
   受注生産:納期1〜1.5ヶ月


8.PMO‐11.5‐F‐W  直径11.5検査カメラF 防水・LED照明   仕様・カタログ PDF

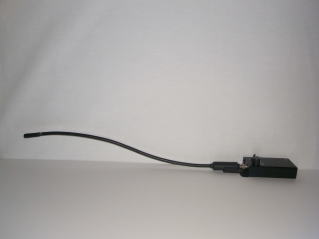

  フレキシブルチューブ仕様    カメラ部及びフレキシブルチューブ部防水

  最小半径約9cmで曲がり形状維持。
   37.8万画素 LED照明、光量調整ツマミ有り
   カメラヘッド直径11.5mm 長さ43mm

   本体長さ52cm
(カメラ・フレキシブルチューブ部)
                                               170,000円(税別)
フォーカス固定:5cm程度〜∞
標準ケーブル:2m
延長ケーブル(オプション)
ロングケーブル仕様も有ります(受注生産)。

映像はNTSC信号です:、弊社オプションのモニター、市販のモニター、地デジテレビの映像端子(黄色の端子)にお繋ぎください。
パソコンへの画像取込みは市販のUSBビデオキャプシャーをご購入ください(5,000円程度から)。弊社でも取扱いいたします。

映像サンプル(上記PMO-11.5-PF-Wと同じ品質です。)

<オプションの延長ケーブル>
      標準ケーブル(2m)にコネクターで繋げます。
3m:18,000円(税別)
5m:24,000円(税別)
10m:32,000円(税別)
15m:38,000円(税別)
<ロングケーブル仕様 受注生産>
   本体からコントローラーまで1本のケーブルになります。
    ケーブル:直径5.6mm、1.5C-2V同軸ケーブルと電源ケーブルとの複合ケーブル
    PMO‐11.5‐F−Wー30M    30mケーブル仕様    :270,000円(税別)
    PMO‐11.5‐F−W−50M    50mケーブル仕様    :330,000円(税別)
    PMO‐11.5‐F−W−100M   100mケーブル仕様   :470,000円(税別)

   ケーブル長の特注も可能です。

ケーブル長さにより出力調整をして出荷しますので、専用のコントローラーとなります。
   受注生産:納期1〜1.5ヶ月


9.PMO‐8.5‐F   直径8.5検査カメラF LED照明        仕様・カタログ PDF
  フレキシブルチューブ仕様
  フレキシブルチューブ部は最小半径約7cmで曲がり形状維持。
   37.8万画素 LED照明、光量調整ツマミ有り
   カメラヘッド直径11mm 長さ36mm

   本体長さ56cm
(カメラ・フレキシブルチューブ部)

                                                     120,000円(税別)
フォーカス固定:5cm程度〜∞
標準ケーブル:2m
延長ケーブル(オプション)
ロングケーブル仕様も有ります(受注生産)。

映像はNTSC信号です:、弊社オプションのモニター、市販のモニター、地デジテレビの映像端子(黄色の端子)にお繋ぎください。
パソコンへの画像取込みは市販のUSBビデオキャプシャーをご購入ください(5,000円程度から)。弊社でも取扱いいたします。


映像サンプル(上記PMO-11.5-PF-Wと同じ品質です。)

<オプションの延長ケーブル>
      標準ケーブル(2m)にコネクターで繋げます。
3m:18,000円(税別)
5m:24,000円(税別)
10m:32,000円(税別)
15m:38,000円(税別)
<ロングケーブル仕様 受注生産>
    本体からコントローラーまで1本のケーブルになります。
    ケーブル:直径5.6mm、1.5C-2V同軸ケーブルと電源ケーブルとの複合ケーブル
    PMO‐11.5‐F−30M    30mケーブル仕様    :240,000円(税別)
    PMO‐11.5‐F−50M    50mケーブル仕様    :300,000円(税別)
    PMO‐11.5‐F−100M   100mケーブル仕様   :440,000円(税別)

    ケーブル長の特注も可能です。

ケーブル長さにより出力調整をして出荷しますので、専用のコントローラーとなります。
   受注生産納期1〜1.5ヶ月


管内面目視検査カメラ  OEM開発製造承ります。
細い管内の目視検査
左記はイメージ図です。
お客様の仕様によりましてお見積、 OEM開発製造を承ります。

小型カメラを正面、側面に配置
高輝度LEDによる照明

納期:ご相談

お気軽にお問合せください。
レーザースリット光とカメラを
組合わせ、管内表面の凸凹
を目視で確認する装置も製作
致します。

お問合せください。


太い管内等の目視検査
遠隔コントロールによりカメラを左右上下回転 強力LED照明

お客様の仕様によりましてお見積、 OEM開発製造を承ります。
雲台回転
  左右回転±180°
  上下回転±90°
使用カメラはご相談により選択
   (ソニー業務用カメラなど)
使用カメラによりズーム可能:遠隔操作
高輝度LED照明:光量調整遠隔操作
納期:ご相談
お気軽にお問合せください




< オプション
小型液晶TFTモニター各種
       5.7〜17インチ
ポータブル DVR-HD
高画質録画機

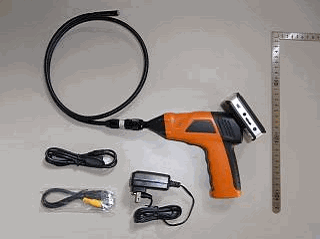

管内面目視検査カメラ海外既製品

       34.5万画素 直径9mmヘッド
         フレキシブルチューブ長さ 1m


               76,000円(税別)
